AULA 3
09 de março de 2021
Esta aula foi repartida em dois exercícios, ambos desenvolvidos em autocad. Primeiramente, fizemos um exercício onde tivemos que executar um tetraedro 3D.
Layers:
- auxiliares
- plano
- tetraedro
Processo para o desenvolvimento do exercício:
- circle (50,50)
- raio - 5
- divide - 3
- pline - selecionar os 3 pontos na circuferência
- shade
- 3Dface - selecionar os 3 pontos
- copy - triângulo e pline
- move - para a ponta do triângulo inicial
- rotate - reference
- align - selecionar nos pontos do triângulo que se vão unir aos outros
- array - polar (no centro do triângulo inicial) - items - 3 - x
- line - vertical - 10 - fazer quadrado
- 3Dface
- ucs - 3p - z em intercepção dos triângulos - x direção centro triângulo inicial - y para cima
- circle - centro em z até ponta do triângulo inicial
- rotate - selecionar triângulo - basepoint em z - re
- ucs - world
- array - polar - items - 3
- apagar restantes triângulos
Desenvolvimento do exercício 1

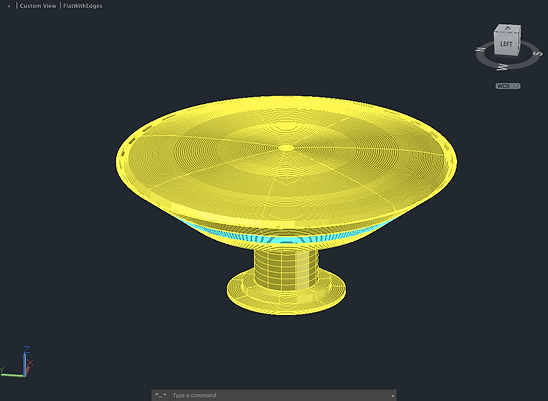

Em seguida, neste exercício fizemos uma replica de um edifício, Niterói.
Layers:
- auxiliares
- imagem
- corte
- vidro
Processo para o desenvolvimento do exercício:
- imageattach (50,50)
- xline - h (horizontal)
- scale - 2,80m (entre as duas linhas horizontais)
- xline - v (vertical) - ao centro (serve de eixo)
- xline - h (horizontal)- base
- pline - contorno do desenho em planta. Utilizar o arc para desenhar as curvas presentes
vidros - espessura - 10cm
- surftab1 - 72
- surftab2 - 72
- isolines - 72
- revolve (corte) - selecionar as plines - selecionar os pontos do eixo - 360º
- revolve (vidros) - selecionar as lines - selecionar os pontos do eixo - 360º
- shade
- ucs
- rotate
- ucs world
